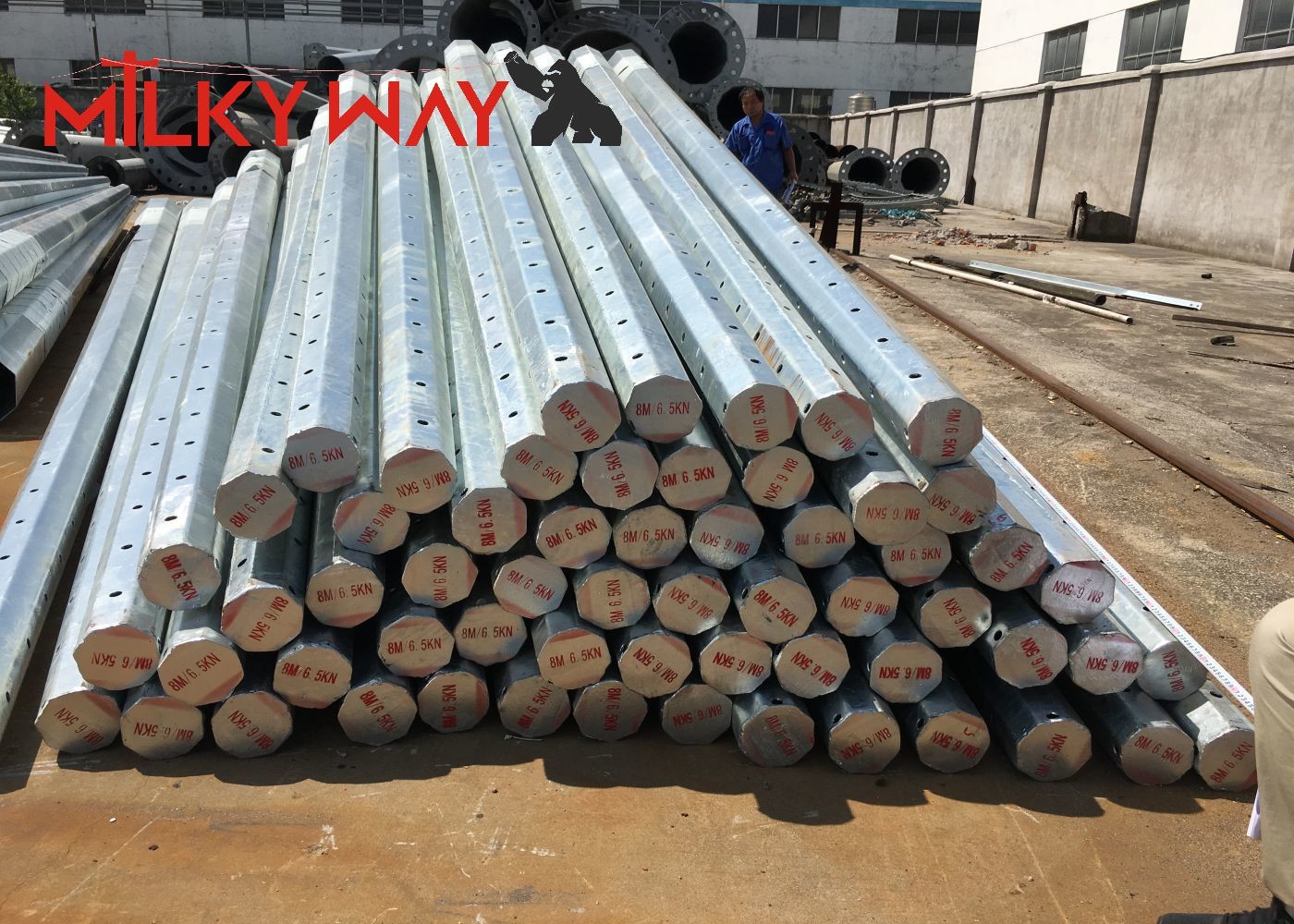

69 кВ 45 -футовой NGCP Стандартные оцинкованные электрические стальные палки питания
69KV galvanized steel power pole
,45FT NGCP electrical power pole
,standard galvanized steel utility pole
Характеристики:
|
Типы Длина |
45 футов | 50 футов | 55 футов | 60 футов | 65 футов | 70 футов |
| 13,75 м | 15,25 м | 16,80 м | 18,30 м | 19,85 м | 21,35 м | |
| B (0°-2°) | ||||||
| Верхний диаметр (мм) | 200 | 200 | 200 | 200 | 200 | 200 |
| Диаметр основания (мм) | 345 | 370 | 395 | 415 | 435 | 455 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Верхний диаметр (мм) | 200 | 200 | 200 | 200 | 200 | 200 |
| Диаметр основания (мм) | 545 | 585 | 625 | 660 | 700 | 740 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Верхний диаметр (мм) | 250 | 250 | 250 | 250 | 250 | 250 |
| Диаметр основания (мм) | 600 | 645 | 690 | 730 | 770 | 805 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Верхний диаметр (мм) | 300 | 300 | 300 | 300 | 300 | 300 |
| Диаметр основания (мм) | 680 | 730 | 725 | 765 | 755 | 790 |
| Толщина (мм) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Верхний диаметр (мм) | 200 | 200 | 200 | 200 | 200 | 200 |
| Диаметр основания (мм) | 340 | 360 | 385 | 400 | 420 | 440 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| Верхний диаметр (мм) | 200 | 200 | 200 | 200 | 200 | 200 |
| Диаметр основания (мм) | 485 | 520 | 550 | 580 | 615 | 645 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Верхний диаметр (мм) | 250 | 250 | 250 | 250 | 250 | 250 |
| Диаметр основания (мм) | 520 | 540 | 565 | 595 | 615 | 640 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Верхний диаметр (мм) | 300 | 300 | 300 | 300 | 300 | 300 |
| Диаметр основания (мм) | 585 | 620 | 650 | 680 | 715 | 765 |
| Толщина (мм) | 6 | 6 | 6 | 6 | 6 | 6 |
Установка
- Снимите все оборудование со столба во время сборки.
- Обведите строп вокруг вала столба каждой секции.
- Закрепите строп на верхней секции к одному блоку шкива.
- Строп на нижней секции плотно закреплен и зафиксирован в центре тяжести.
- Сделайте стальной столб вертикальным, затянув строп верхней секции.
- Закрепите стальной столб.
- Снимите строп.
Упаковка и доставка

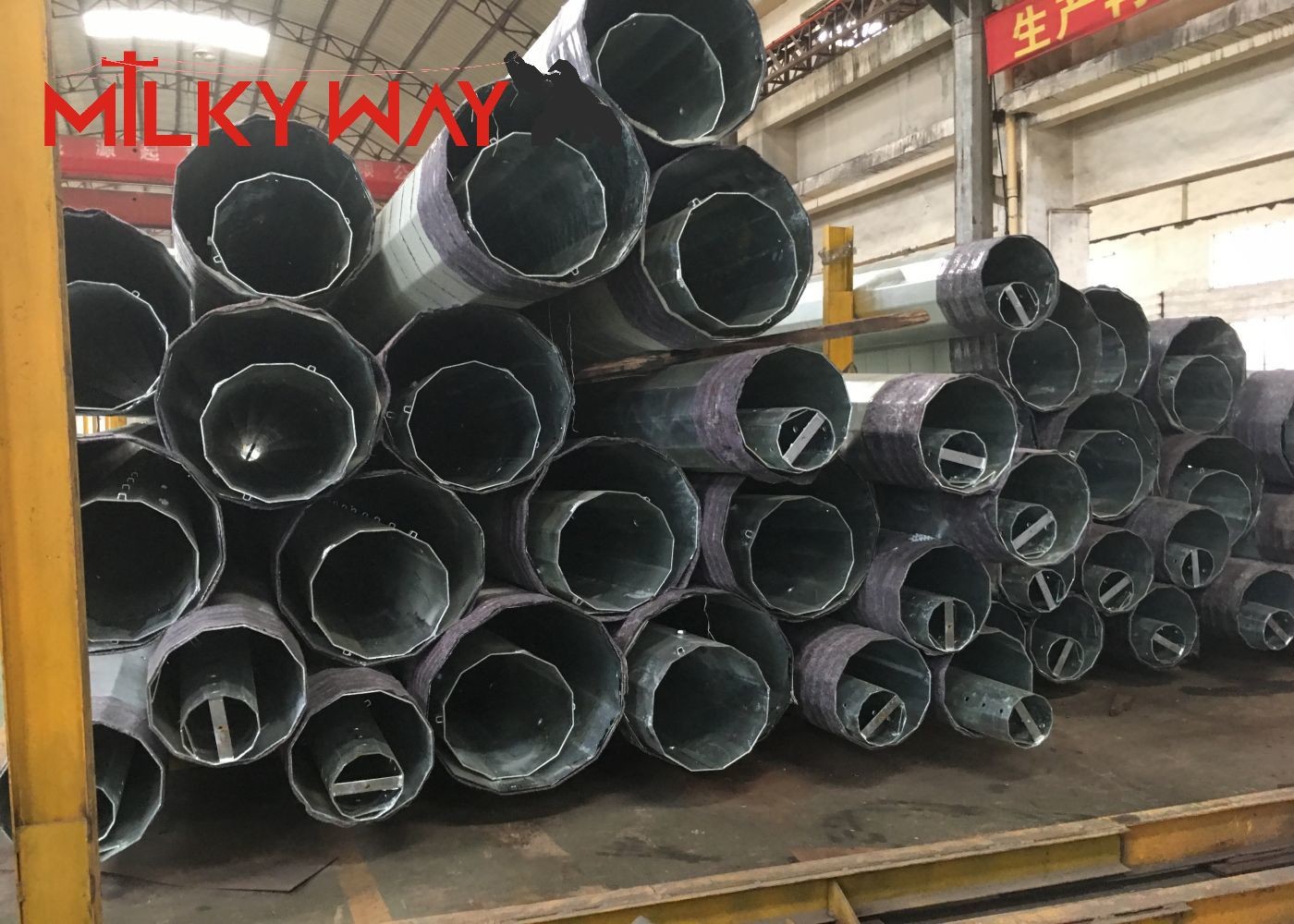

Наши столбы обычно покрываются матом или тюком соломы сверху и снизу, а также деревом между столбами, чтобы избежать повреждения оцинковки столба, в любом случае, также может быть выполнено в соответствии с требованиями клиента. Грузоподъемность 40HC или OT может быть рассчитана на основе фактических спецификаций и данных клиента.
FAQ:
1. Условия цены: EXW, FOB, CFR или CIF.

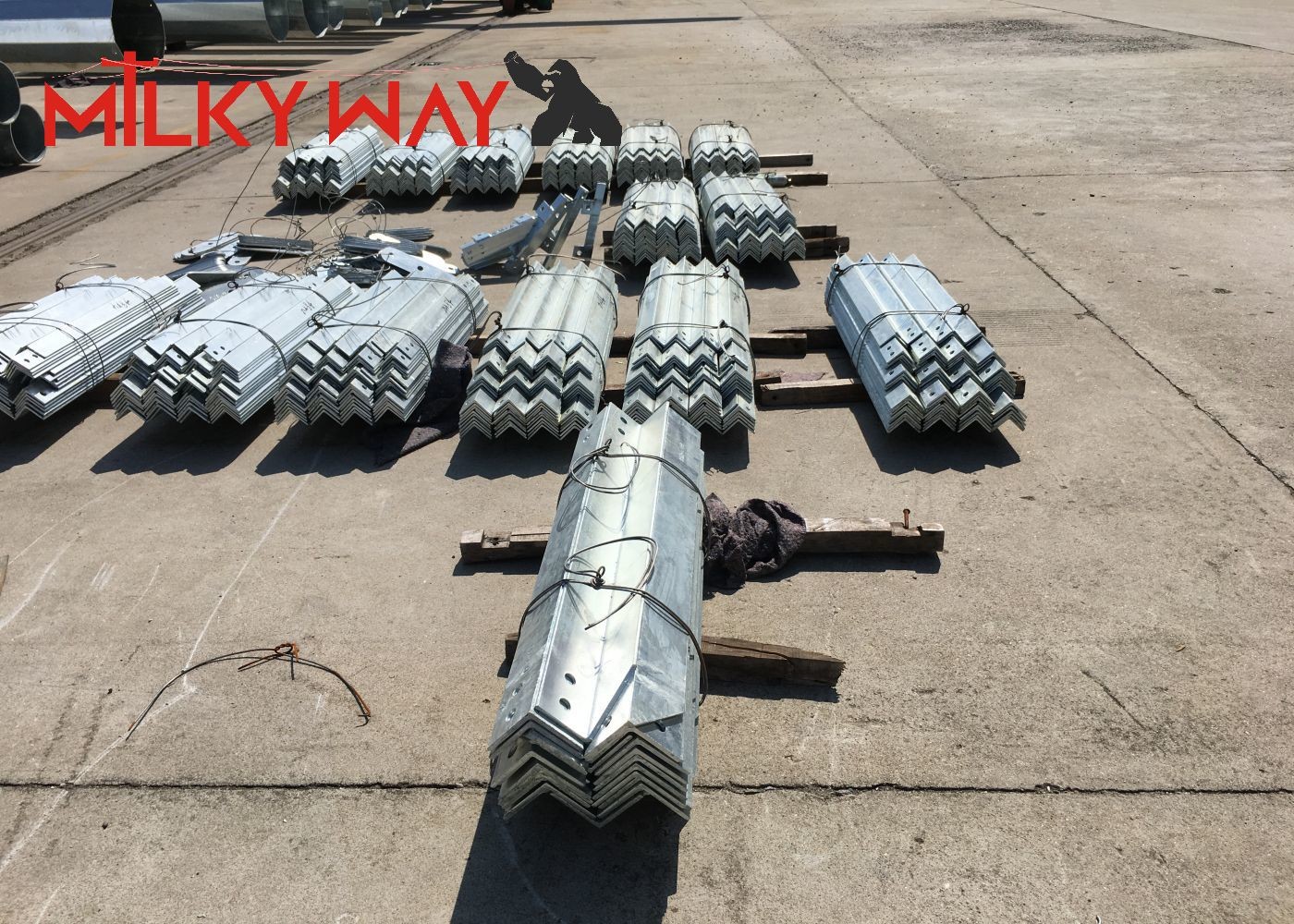

Цена включает в себя вал столба, опорную плиту, поперечину и анкерную часть.
Порт отгрузки: Шанхайский морской порт. Для цен FOB, CFR или CIF, пожалуйста, укажите, какая именно модель вам нужна, и сообщите нам количество вашего заказа, чтобы мы могли рассчитать местные транспортные расходы и морской фрахт.
2. MOQ: 1 комплект для индивидуального заказа
3. Оплата: Обычно 30% T/T в качестве депозита, остаток T/T или аккредитив по предъявлении до отгрузки. Другой способ оплаты может быть согласован.
4. Срок поставки: товар может быть готов к отгрузке в течение 10 рабочих дней после получения депозита.
5. Гарантия: 30 лет

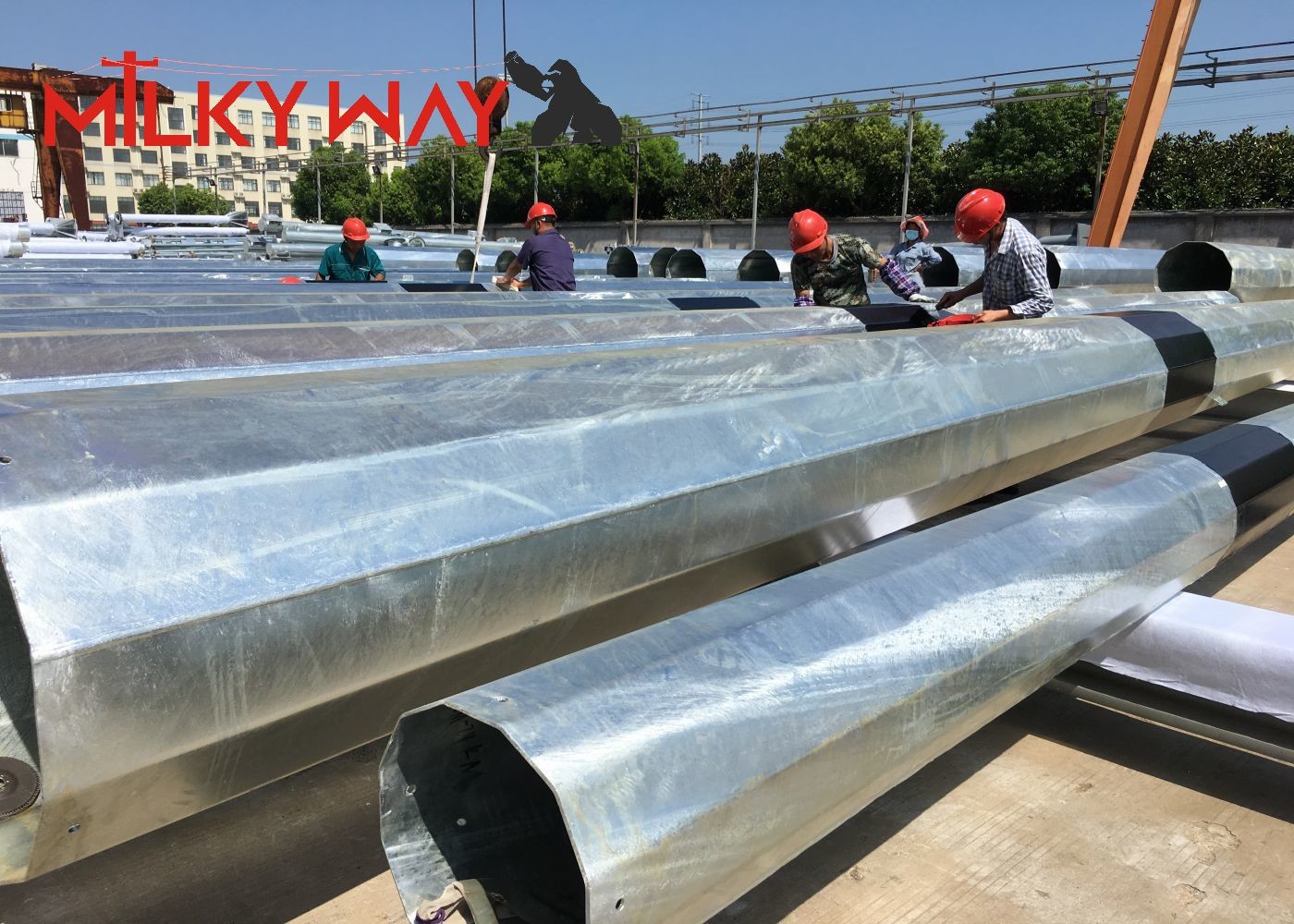

6.Обработка поверхности: горячее цинкование
Тест:
Перед загрузкой мы можем провести испытание на растяжение в соответствии с требованиями заказчика.
