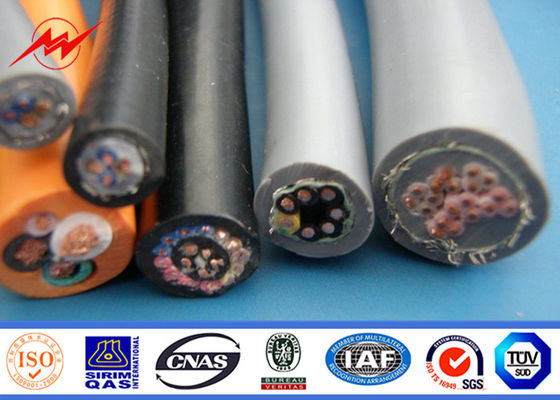

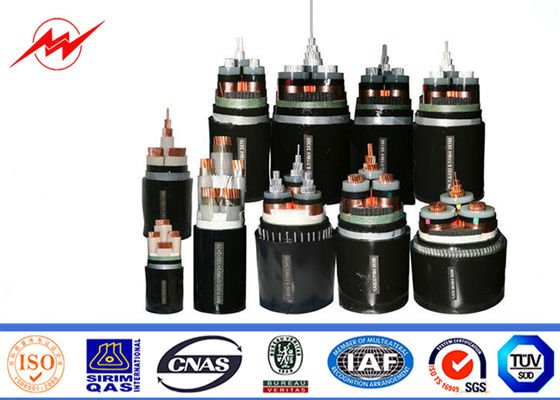

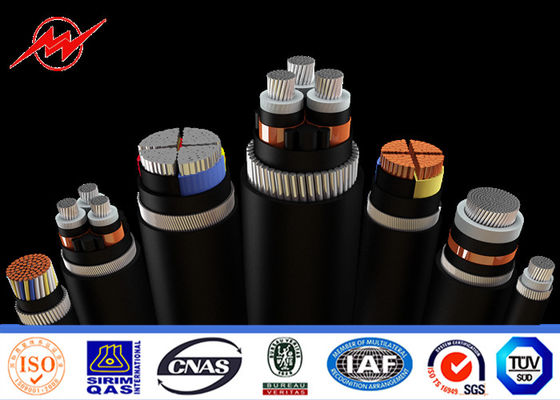

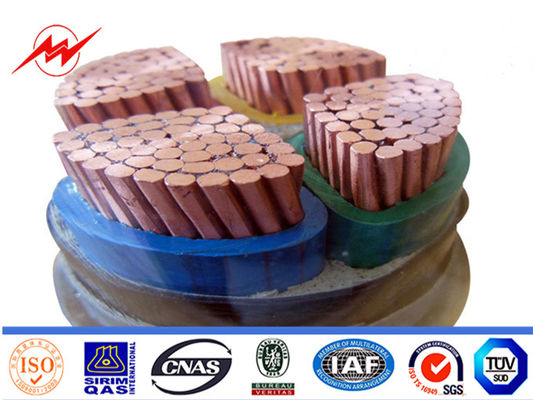

Voltges высоковольтного кабеля сердечников стального провода бронированные multi до 35kv
Спецификации:
|
оболочка:
|
PVC/XLPE
|
|
Наружная оболочка:
|
PVC или PE
|
|
Проводник
|
99,5% Чисто бескислородный сплав меди или алюминиевых
|
|
Напряжение тока:
|
0.6/1.2kv, 10/22/35kv,
|
|
Нет сердечников:
|
1, 2, 3, 4, 5, 3+1, 4+1, 3+2
|
|
Раздел проводника (² mm):
|
1.5~630 mm2
|
|
Применение:
|
Armored кабель PVC высоковольтный одет для класть внутри помещения, в шанце кабеля, на кабельных полках и в трубах. Давления и напряжения неспособного медведя внешние.
|
| Общее модельное имя: |
VV медный/алюминиевый сердечник, изолированный PVC, PVC обшитый силовой кабель
Сердечник меди VLY/алюминиевых, изолированный PVC, PE обшитый силовой кабель
Изолированное YJL XLPE, PVC/PE обшитый силовой кабель
Кабель системы управления PVC KVV (XLPE) изолированный и обшитый
Кабель для воздушных линий меди JKV/алюминиевых сердечника изолированный PVC
Изолированное YJHLV XLPE, тонкий стальной провод armored, PVC/PE обшило кабель
|
|
ТОЛЩИНА ИЗОЛЯЦИИ (mm):
|
1.0-10
|
|
Цвет:
|
ЧЕРНОТА
|
|
Паковать:
|
100 метров в крен или 500 метров в крен или согласно требованию
|
|
Срок поставки:
|
10-20 дней
|
|
Термины компенсации:
|
L/C, D/A, D/P, T/T, западное соединение
|
Indruction детали
Материал изоляции этого кабеля крест-соединенный полиэтилен, который имеет жар-сопротивление классифицируя до 90℃. Таким образом этот продукт превосходн для применений требуя интенсивнейшего сопротивления жары. Он классифицирован как пламя - retardant, теплостойкий, или в отношении к окружающей среде содружественный в зависимости от своих характеристик.
Во время последнего 15-20 лет требование для крест-соединенного изолированного кабеля полиэтилена расширяло быстро и этот тип кабеля стал главным типом для силовых кабелей.
Кабель BAO WO активно превратился и приложенные недавние технологии производства для изолированного кабеля XLPE, и был включен в постоянн усилии получить более стабилизированное качество, и производит кабели XLPE для более высоких напряжений тока, превышая 220kV.
Продукты в этом каталоге основаны на спецификации GB/T 12706-2008 или IEC 60502-2004.
Примеры маркировки:
Пример 1: тип 3+1 PVC Мед-сердечника изолированный и обшитый стал-ленты armored, главным образом раздел сердечника 50mm2 и то из нейтрального сердечника 25mm2, такой силовой кабель можно представить мимо: VV22 3X50+1X25
Пример 2: Расклассифицированное напряжение тока пламя мед-сердечника 0.6/1kV - обшитый PVC retardant (135°C) изолированный и, провод armored, 4+1 мал-датчика стальной печатает на машинке, главным образом раздел сердечника 70mm2 и то из нейтрального сердечника 35mm2, такой силовой кабель можно представить мимо: BW135-VV 0.6/1kV 4 X 70+1x35
Пример 3: Расклассифицированное напряжение тока 0.6/1kV, изолированный PVC плам-retardant мед-сердечника (105°C) и обшитый, стальная лента armored, 3+2 напечатайте на машинке, главным образом раздел сердечника 185mm2 и то из нейтрального сердечника 95mm2, такой силовой кабель можно представить мимо: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
Условия труда
Для общего типа, не над 70°C как максимум
Для материала плам-retardant 105°C, не над 105°C как максимум
Для материала плам-retardant 135°C, не над 135°C как максимум
1. Самая низкая температура окружающей среды: - 40°C для фикчированный класть, - 20°C для non-фикчированный класть
2. Расклассифицированное напряжение тока U0/U: 0.6/1kV, 3.6/6kV
3. Радиус Min.bending: меньш чем 10 времен наружного диаметра кабеля если без панцыря, и меньш чем 15 времен кабеля наружный диаметр обеспечил кабель armored.
4. Условие короткого замыкания: Максимальная температура проводника кабеля не превысит условие короткого замыкания 175°Cunder (самое длиннее время 5 секунд)
