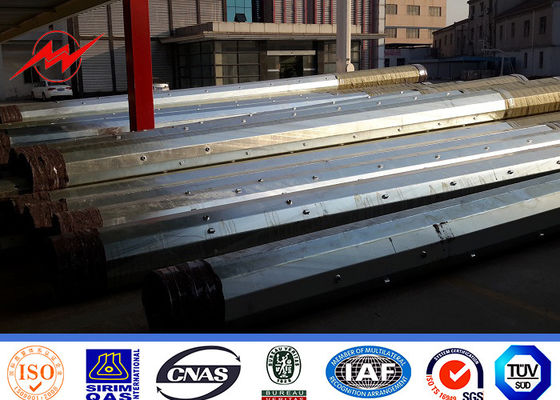

Конические 220 KV Dodecagonal 20M 12 KN стальное общего назначения Поляк с перекрестной рукояткой
стальной полюс силы
,полюсы передающей линии
электричество 12KN стальное Poles 220KV Dodecagonal 20M с перекрестной рукояткой
Спецификация:
|
Высота |
От 9 метров к 100 метров |
|
Костюм для |
Передача и распределение электричества |
|
Форма |
Полигональный или конический |
|
Материал |
Нормально Q345B/A572, ² ≥ 345 N/mm прочности минимального выхода Q235B/A36, ² ≥ 235 N/mm прочности минимального выхода Также, как горячекатаная катушка от ASTM A572 GR65, GR50, SS400 |
|
Емкость силы |
10kV к 220kV |
|
Допуск размера |
Согласно требованию к клиента. |
|
Поверхностное покрытие |
Горячее погружение гальванизированное после ASTM a 123, или любой другой стандарт требуемым клиентом. |
|
Соединение Poles |
Служить фланцем соединение выскальзования, соединенный |
|
Стандартный |
9001:2008 ISO |
|
Длина в раздела |
Внутри 14 метра раз формируя |
|
Сваривая стандарт |
AWS (американское общество) d 1,1 заварки |
|
Толщина |
1 mm до 36mm |
|
Производственный процесс |
→Welding вырезывания → испытания сырья →bending (продольный) →Dimension подтверждает →sample →Hole заварки →Flange сверля собирает гальванизирование clean→ → поверхностное или покрытие порошка, картина →Packages →Recalibration |
|
Пакеты |
Паковать с пластичной бумагой или согласно запросу клиента. |
Descripition материала:
Материал в соответствии с EN 10025 NF
Стандарт и стандарт EN 10149 NF, он имеет следующее свойство.
- Выход Strength=355N/mm2
- Твёрдость остает этим же под 20 градусами под нул.
- Гальванизирование в соответствии с NFA35503 стандартным типом 1.
Нормально Q345B/A572, ² ≥ 345 N/mm прочности минимального выхода
Q235B/A36, ² ≥ 235 N/mm прочности минимального выхода
Также, как горячекатаная катушка от ASTM A572 GR65, GR50, SS400
Сваривать:
Предварительная заварка погружать в воду-дуги и заварка CNC оборудование. Оно имеет прошлое испытание рванины, внутренний и внешняя двойная заварка делает заварку красивейшим в форме. Она подтверждает с международным стандартом заварки CWB и AWS d 1,1
Гальванизирование
Стандарт: NFA91121
Средняя толщина гальванизирования: Меньш чем 86μm.
Допуск изготовления
- Компонентная длина: - 25mm до 75mm
- Прямота: 2mm/m
- Переплетать степень: 1°per 3 метра длины
- Овализация: Максимум 3%
- Средний диаметр: +/--0,5%
- Длина выскальзования: +/-150mm
Установка
- Извлекайте все оборудование на полюсе во время агрегата.
- Объезжайте слинг вокруг вала epole th каждого раздела.
- Зафиксируйте слинг на верхнем разделе до один блок шкива.
- Слинг на нижнем разделе плотно зафиксирован и зафиксирован на центре притяжения.
- Сделайте стальную вертикаль полюса мимо затянуть слинг верхнего раздела.
- Исправьте стальной полюс.
- Извлекайте слинг.

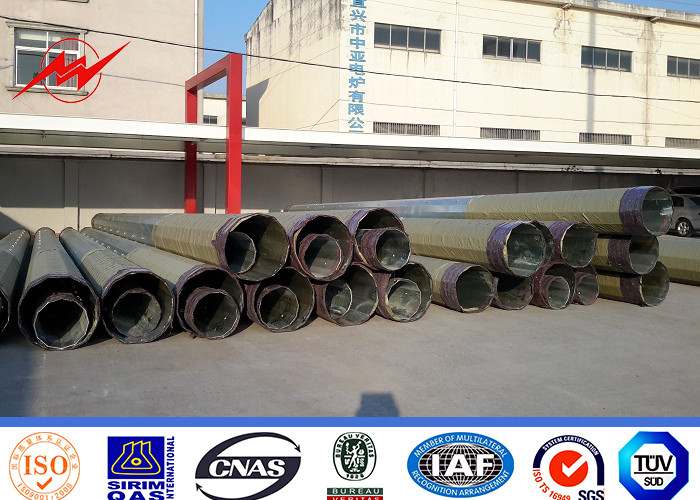

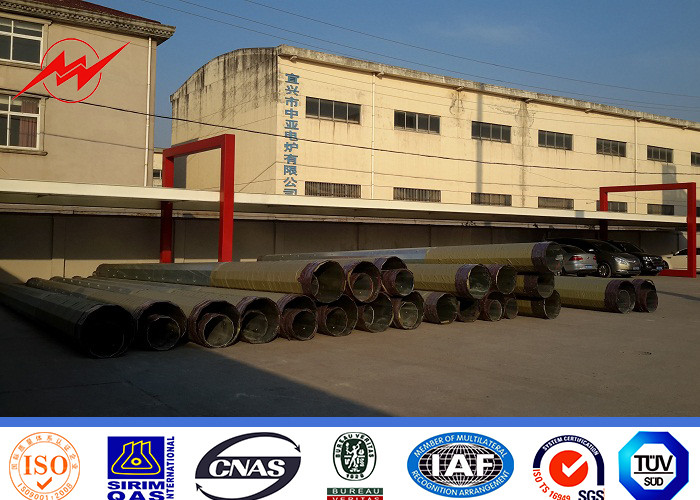

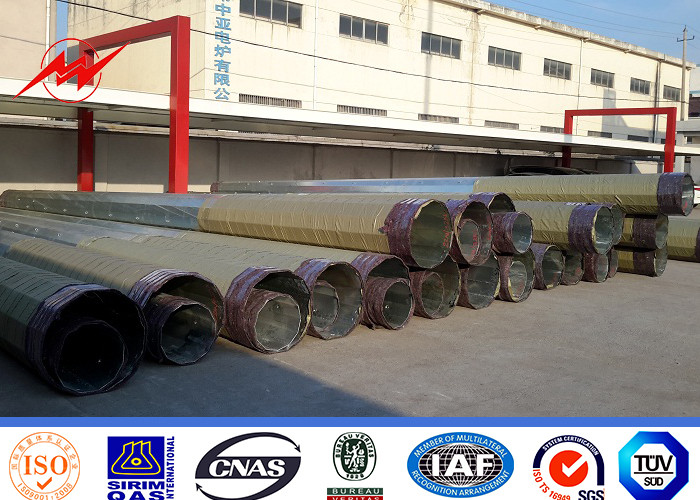

Больше изображений:
